YS3150CNC6(4)數控高效滾齒機

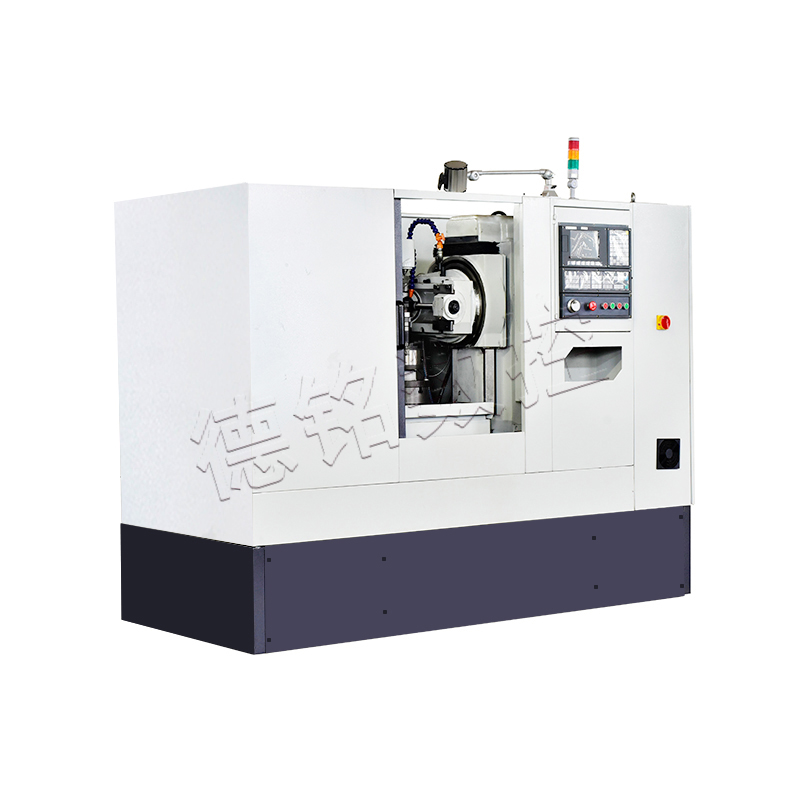

機床圖片：
主要特點：
本機床為六軸數控滾齒機，徑向進給軸（X軸）、切向進給軸（Y軸）、軸向進給軸（Z軸）、刀架回轉軸（A軸）、滾刀主軸回轉軸（B軸）、工作臺回轉軸（C軸）。
1、主軸電機直接安裝在刀架上，經過三對高精度圓柱斜齒傳動至滾刀主軸，降低了傳動誤差，提高傳動精度。
2、工作臺采用高精度雙導程渦輪蝸桿傳動，并設計有阻尼機構，工作臺下方還設有卸荷油缸，以降低C軸電機的負荷和延長工作臺圓導軌的使用壽命。
3、主要導軌采用硬軌淬火加貼塑工藝處理，從而保證了機床的耐久性。
4、Z軸運動采用平衡油缸加鏈條配重的新結構，使?jié)L刀切削上下運動時更好的平衡，從而使切削更加穩定，并且可以有效延長滾珠絲杠的使用壽命。
5、本機床可以根據用戶需求定制四軸或者五軸的型號。
主要規格：
規格 | Specification | YS3150CNC6(4) | unit |
最大工件直徑 | Maximum workpiece diameter | 500 | mm |
最大模數 | Maximum modulus | 6 | mm |
加工斜齒輪螺旋角 | Helical angle of machined helical gear | ±45° | ° |
可安裝滾刀最大直徑 | Maximum diameter of installed hobbing cutter | 120 | mm |
可安裝滾刀最大長度 | Maximum length of installed hobbing cutter | 140 | mm |
滾刀最大軸向移動量 | Maximum axial movement of hobbing cutter | 100 | mm |
滾刀可換芯軸直徑 | Replaceable mandrel diameter hobbing cutter | 22 27 32 | mm |
滾刀主軸錐孔錐度 | Conicity of hobbing cutter spindle taper bore | MT4# | mm |
滾刀中心到工作臺中心水平距離 | Horizontal distance from t center of hobbing cutter to center of worktable | 25-320 | mm |
滾刀中心到工作臺面垂直距離 | Vertical distance from center of hobbing cutter to surface of worktable | 170-430 | mm |
后立柱頂尖到工作臺面距離 | Distance from rear column center to worktable surface | 330-580 | mm |
工作臺面直徑 | Diameter of worktable surface | 360 | mm |
滾刀主軸最高轉速 | Maximum speed of hobbing cutter spindle | 1200(715) | rpm |
軸向進給速度（Z軸） | Axial feeding speed range (Z- axis) | 0-2000 | mm/min |
徑向進給速度（X軸） | Radial feeding speed range (X-axis) | 0-2000 | mm/min |
切向運動最大速度 | Maximum tangential motion speed | 2000 | mm/min |
工作臺最大轉速范圍 | Maximum speed range of worktable | 60（30） | rpm |
刀架最大回轉速度 | Maximum rotating speed of tool post | 4.5 | o/s |
機床體積（長X寬X高） | Machine volume (L x W x H) | 2.55x1.65x1.88 | m |
機床凈重 | Net weight of machine | 2600 | kg |
