基礎導軌面：淬火處理
蝸輪材質為：錫青銅（ZASN10-1）

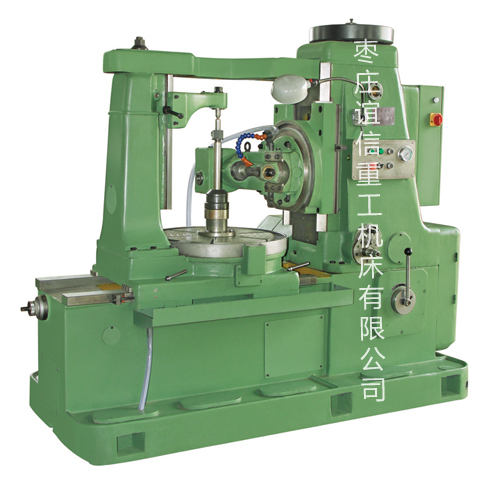

| 主要技術參數 | Y38-1 | ||
| 最大模數 | 鋼材(mm) | 6 | |
| 鑄鐵(mm) | 8 | ||
| 圓柱滾直齒輪最大外徑 | 有外支架(mm) | 450 | |
| 無外支架(mm) | 800 | ||
| 滾圓柱斜齒輪最大外徑 | 當螺旋角為30°時(mm) | 500 | |
| 當螺旋角為60°時(mm) | 190 | ||
| 滾刀的最大垂直行程長度(mm) | 275 | ||
| 滾刀最大直徑(mm) | 120 | ||
| 滾刀心軸至齒輪胚軸間的距離 | 最大(mm) | 500 | |
| 最小(mm) | 不卸刀架滑板護罩及銷釘 | 55 | |
| 卸刀架滑板護罩及銷釘 | 30 | ||
| 由臺面至滾刀心軸軸線的最小距離(mm) | 195 | ||
| 滾刀可換心軸直徑(mm) | 22 27 32 | ||
| 滾刀軸向移動行程長度(mm) | 30 | ||
| 后立柱活動支架行程長度(mm) | 200 | ||
| 工作臺孔直徑(mm) | 80 | ||
| 工作臺心軸直徑(mm) | 35 | ||
| 分度蝸輪節(jié)圓直徑(mm) | 546 | ||
| 分度蝸桿節(jié)圓直徑(mm) | 68 | ||
| 滾刀主軸轉速 | 級數 | 47.5 | |
| 范圍(轉/分) | 192 | ||
| 工件每轉滾刀垂直進給量(毫米/轉) | 0.25-3 | ||
| 主電動機功率(kw) | 3 | ||
| 主電動機轉速(轉/分) | 1420 | ||
| 機床重量（帶附件）(kg) | 約3300 | ||
| 機床外形尺寸（長×寬×高）(mm) | 2290×1100×1910 | ||
