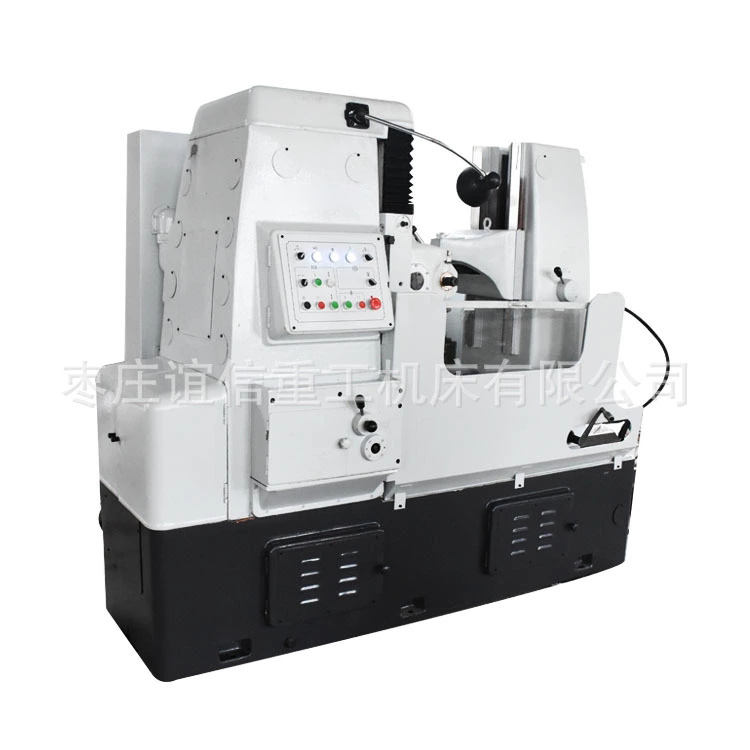

Y3150E液壓滾齒機，采用齒輪滾刀以展成法滾切圓柱直齒輪、斜齒輪及花鍵等。適于單件、小批或成批生產齒輪加工。主要電氣、液壓元件采用國內知名廠家品牌產品。在床身、立柱等主要關鍵鑄件采用雙層壁，高筋板結構，其結構緊湊，動靜剛度強、精度高。機床采用工作區半密封防護罩，不漏油，消除滾齒時滲、漏油對生產環境的污染，可根據用戶的要求選配部分特殊的功能部件。機床剛性強，工作精度穩定，操作方便。機床可按順銑或逆銑方式工作。機床帶有自動停機機構、安全裝置和自動潤滑系統，按《滾齒機精度檢驗》GB/T8064-1998標準。根據加工齒輪模數大、小，可以一次或多次進給，其精加工精度可達到GB/T10095-2001《漸開線圓柱齒輪精度》的7級精度。
規格 | 參數 |
最大加工直徑 | 500mm |
最大加工模數 | 8 mm |
最大加工螺旋角 | ±45° |
刀具轉速/級數 | 40、50、63、80、100、125、160、200、250r/min9級 |
滾刀最大安裝直徑/長度 | 160mm/160mm |
滾刀主軸錐孔 | 莫氏5號 |
滾刀心軸直徑 | φ22、φ27、φ32 |
工作臺最高轉速 | 8r/min |
滾刀中心至工作臺回轉中心最小距離 | 30mm |
滾刀中心至工作臺平面距離 | 235~535mm |
外支架軸承孔下端面至工作臺平面距離 | 380~630mm |
刀具最大軸向串位距離（手動） | 50mm |
機床總功率 | 6.45KW |
機床凈重 | 45000Kg |
機床外型尺寸 | 244×137×180cm |
